BTW..系列60度角轴向重载止推轴承—目前行业最高转速：
为了满足对高精密应用的轴承性能越来越高的要求，SKF开发了新一代的双向推力角接触球轴承。 这种 BTW 系列超精密轴承具有全新的优化设计， 与之前的 2344(00) 系列轴承相比，能适应更高的转速。 这种全新设计全面提升了轴承的性能，其优点相当明显。
BTW 系列轴承的特点包括:
• 高速
• 更高的轴向承载能力
• 高硬度
• 低摩擦
• 更长的轴承使用寿命
BTW 系列轴承具有卓越的可靠性和高精度，可以应用于多种场合，包括平面磨床、铣床、加工中心和车床。 BTW 系列的轴承可以与之前相同尺寸的 2344(00) 系列轴承进行互换。

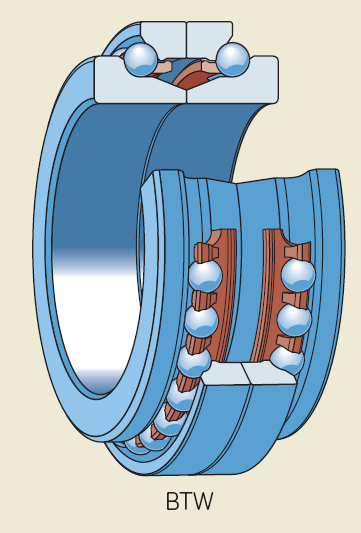

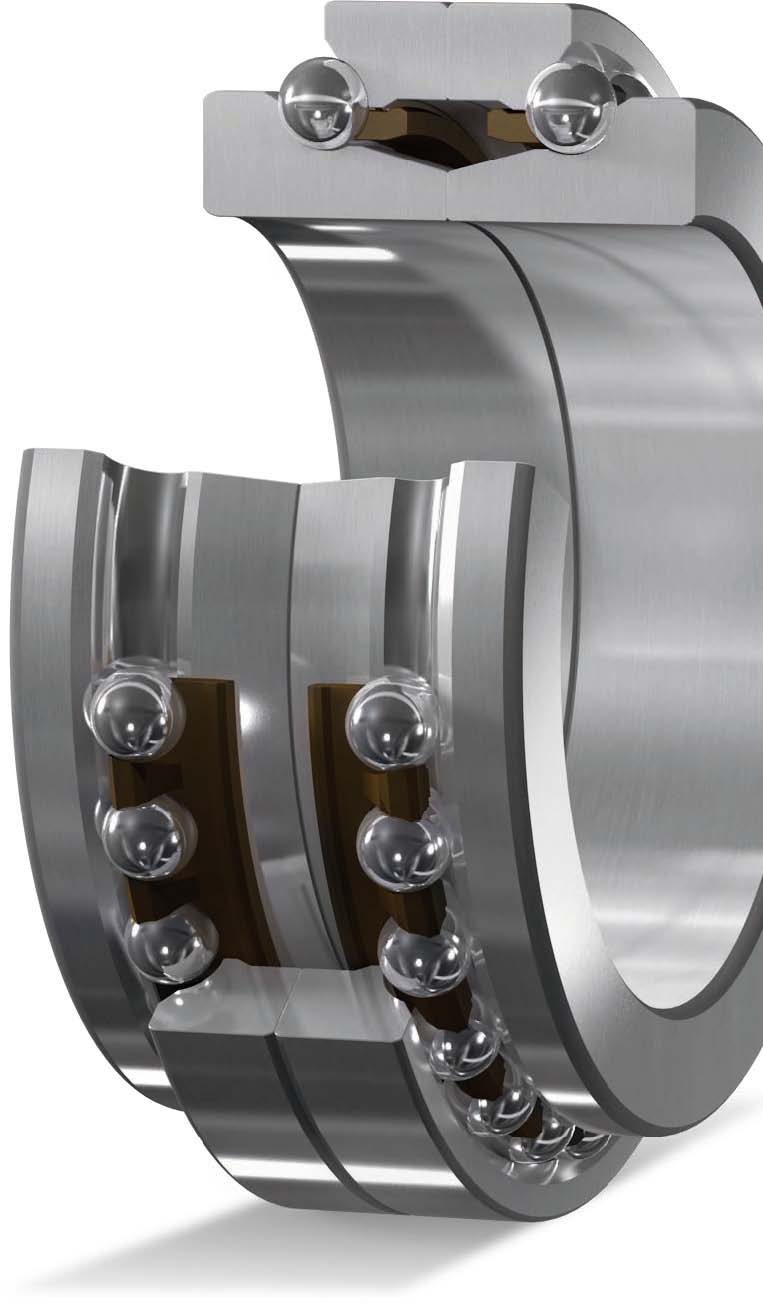

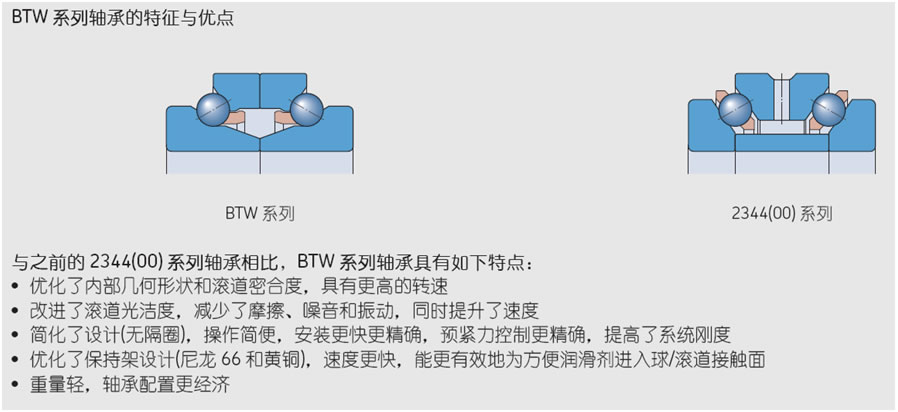

全新优化的设计，BTW 系列轴承的特征包括：
• 有两个组配的推力角接触球轴承
• 大球径、数量多

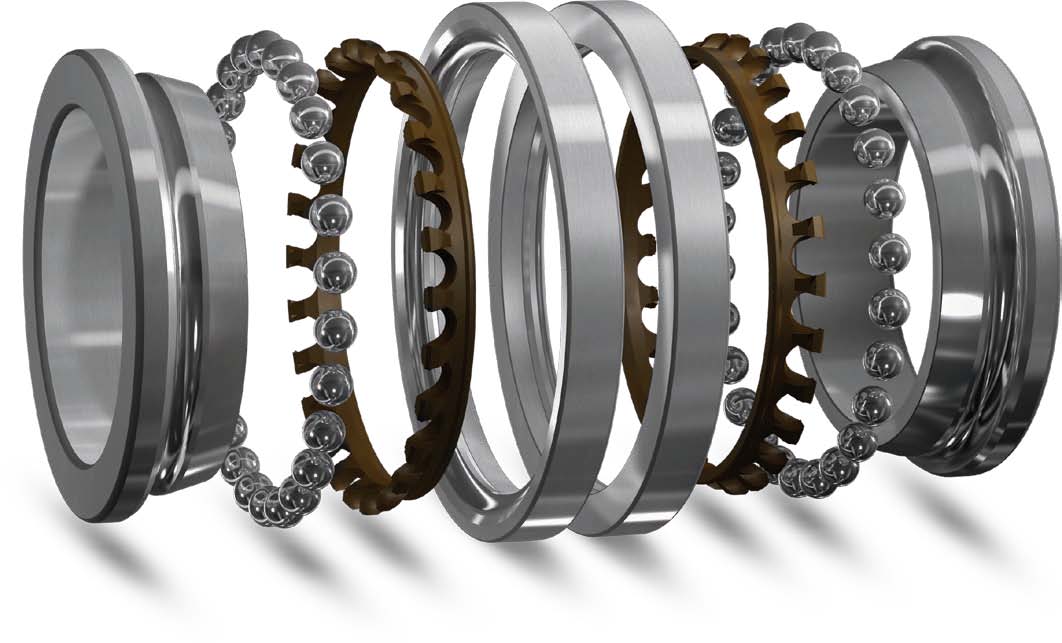

• 可分离的设计

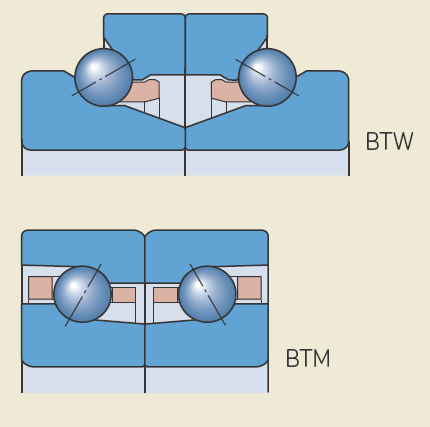

• 60°接触角
• 有两个可分离的保持架，为尼龙 66 或机削黄铜保持架
应用解决方案解决方案
• CNC 车床
• 平面磨床
• 外圆磨床
• 铣床
• 加工中心
• 用于研磨和抛光硅晶片的转台

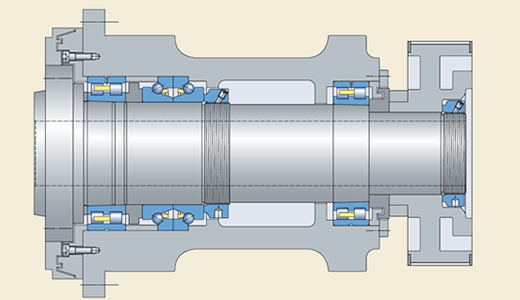

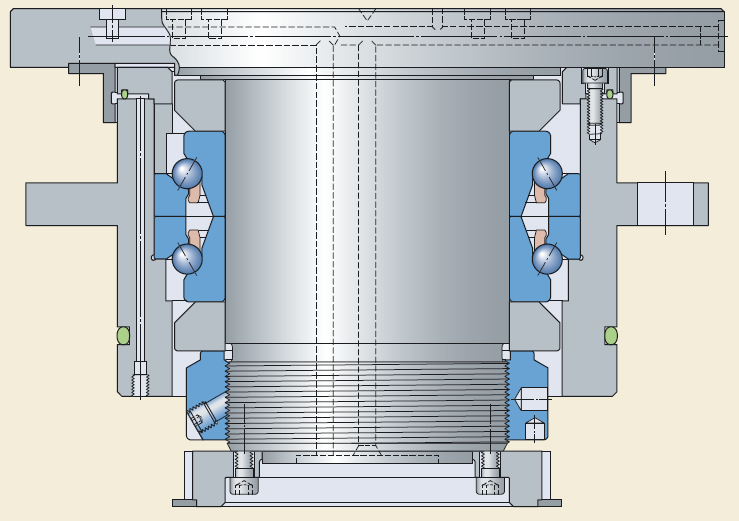

SKF应用实例
 |
 |

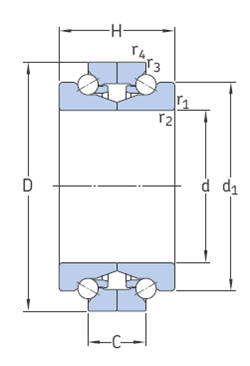

SKF BTW…系列型号与互换表（内径140mm铜保持架M）：
| d | D | H | 脂润滑转速 rpm |
油润滑转速 rpm |
SKF 型号 | FAG 型号 | 脂润滑转速 rpm |
油润滑转速 rpm |
NSK 型号 | 脂润滑转速 rpm |
油润滑转速 rpm |
| 35 | 62 | 34 | 11000 | 14000 | BTW 35 CTN9/SP | 234407-M-SP | 9500 | 14000 | \ | ||
| 40 | 68 | 36 | 10000 | 13000 | BTW 40 CTN9/SP | 234408-M-SP | 8500 | 12000 | \ | ||
| 45 | 75 | 38 | 9500 | 12000 | BTW 45 CTN9/SP | 234409-M-SP | 7500 | 10000 | \ | ||
| 50 | 80 | 38 | 9000 | 11000 | BTW 50 CTN9/SP | 234410-M-SP | 7000 | 9500 | \ | ||
| 55 | 90 | 44 | 7500 | 9000 | BTW 55 CTN9/SP | 234411-M-SP | 6300 | 8500 | \ | ||
| 60 | 95 | 44 | 7500 | 9000 | BTW 60 CTN9/SP | 234412-M-SP | 6000 | 8000 | \ | ||
| 65 | 100 | 44 | 7000 | 8500 | BTW 65 CTN9/SP | 234413-M-SP | 5600 | 7500 | \ | ||
| 70 | 110 | 48 | 6700 | 8000 | BTW 70 CTN9/SP | 234414-M-SP | 5300 | 7000 | \ | ||
| 75 | 115 | 48 | 6300 | 7500 | BTW 75 CTN9/SP | 234415-M-SP | 5000 | 6700 | \ | ||
| 80 | 125 | 54 | 5600 | 6700 | BTW 80 CTN9/SP | 234416-M-SP | 4500 | 6000 | \ | ||
| 85 | 130 | 54 | 5600 | 6700 | BTW 85 CTN9/SP | 234417-M-SP | 4500 | 6000 | \ | ||
| 90 | 140 | 60 | 5000 | 6000 | BTW 90 CTN9/SP | 234418-M-SP | 4000 | 5300 | \ | ||
| 95 | 145 | 60 | 5000 | 6000 | BTW 95 CTN9/SP | 234419-M-SP | 4000 | 5300 | \ | ||
| 100 | 150 | 60 | 5000 | 6000 | BTW 100 CTN9/SP | 234420-M-SP | 3800 | 5000 | \ | ||
| 110 | 170 | 72 | 4300 | 5000 | BTW 110 CTN9/SP | 234422-M-SP | 3400 | 4500 | \ | ||
| 120 | 180 | 72 | 4000 | 4800 | BTW 120 CTN9/SP | 234424-M-SP | 3200 | 4300 | \ | ||
| 130 | 200 | 84 | 3600 | 4300 | BTW 130 CTN9/SP | 234426-M-SP | 2800 | 3800 | \ | ||
| 140 | 210 | 84 | 3200 | 3800 | BTW 140 CM/SP | 234428-M-SP | 2600 | 3600 | 140TAC20D+L | 2600 | 2900 |
| 150 | 225 | 90 | 3000 | 3600 | BTW 150 CM/SP | 234430-M-SP | 2600 | 3600 | 150TAC20D+L | 2500 | 2800 |
| 160 | 240 | 96 | 2800 | 3400 | BTW 160 CM/SP | 234432-M-SP | 2400 | 3400 | 160TAC20D+L | 2300 | 2500 |
| 170 | 260 | 108 | 2400 | 3000 | BTW 170 CM/SP | 234434-M-SP | 2200 | 3200 | 170TAC20D+L | 2100 | 2400 |
| 180 | 280 | 120 | 2000 | 2600 | BTW 180 CM/SP | 234436-M-SP | 2000 | 3000 | 180TAC20D+L | 2000 | 2200 |
| 190 | 290 | 120 | 2000 | 2600 | BTW 190 CM/SP | 234438-M-SP | 1900 | 2800 | 190TAC20D+L | 1900 | 2100 |
| 200 | 310 | 132 | 1900 | 2400 | BTW 200 CM/SP | \ | 200TAC20D+L | 1800 | 2000 | ||
| (备注:NTN5620XX系列） | |||||||||||
