SKF N 10系列

SKF对N系列圆柱滚子轴承对内部几何形状进行了优化，并重新设计了保持架，从而将这种轴承的速度提高了30%。浮动端轴承通常位于主轴的非工具端。如果这端的轴承采用间隙配合，则将对轴承组件的总刚度产生负面影响。因此，为了在主轴的非工具端获得高刚度，则应使用带锥形孔的N 10系列圆柱滚子轴承。它们可在轴承内部实现轴向位移，并且轴承的内圈和外圈可采用过盈配合。

N 10系列轴承可为高速铣床、机械加工中心和车床等应用场合，提供高可靠性和卓越的精度。

N系列轴承拥有如下特点:

• 高速能力

• 较高的承载能力

• 较高的刚性

• 较低的摩擦

• 较低的横截面高度

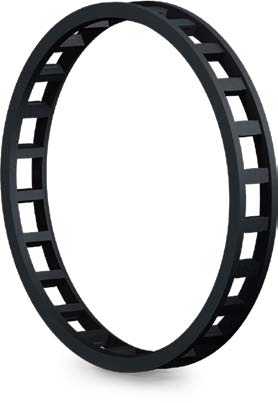

经过优化的高速保持架

N 10系列轴承配有外圈引导，采用碳纤维增强聚醚醚酮(PEEK)制成的窗式保持架。与之前的设计相比，这种对称的自引导设计可使保持架更好地被外圈滚道面引导。此外，保持架可以为滚子提供卓越的引导性能，还可使润滑剂(通常为油气润滑剂)能够到达保持架和内圈挡边之间的接触面。PEEK的杰出性能可在运行速度较高高速设计圆柱滚子轴承的情况下，实现强度和灵活度的结合。PEEK还可在提供较高耐磨性的同时，适应较高的运行温度。与之前的高速设计轴承相比，经过优化的全新保持架可以在使用润滑脂润滑的应用场合中，提高30%的速度，而在使用油气润滑的应用场合中，则可以提高15%的速度。

SKF超精密单列圆柱滚子轴承：N 10系列

特点和优势

• 内圈带有两个整体式挡边，用于引导滚子，从而可提供较高的承载能力和刚度。

• 内圈的内部几何形状经过改进，可实现高转速性能。

• PEEK保持架经过优化，可以适应高速和高150 °C的温度。

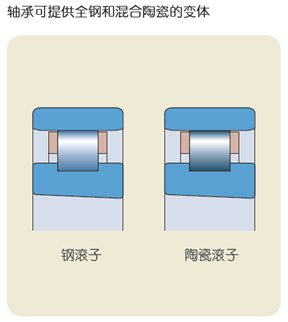

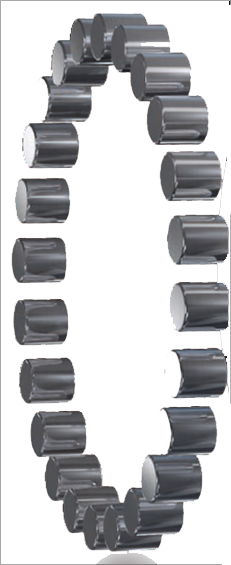

• 滚子轮廓(混合陶瓷轴承)经过优化，可实现高转速、低发热的性能。

• ISO 尺寸系列 10 可实现紧凑的轴承配置。

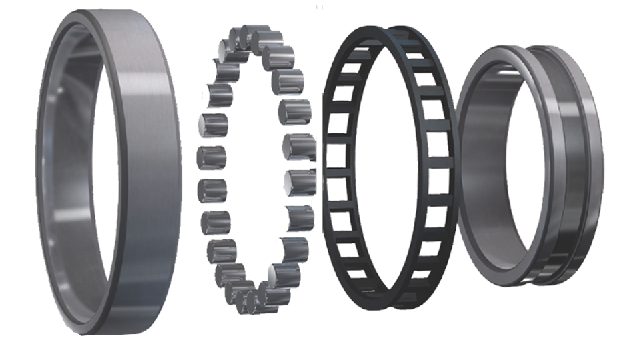

• 可分离设计便于安装和拆卸。

• 锥形孔可实现预负荷或游隙的调整。

• 无挡边的外圈可通过轴承内部的轴向位移来适应主轴延伸，并且还可使内圈和外圈均采用过盈配合。

应用场合

• 机床

• 高速铣床

• 高速加工中心

• 车床电主轴

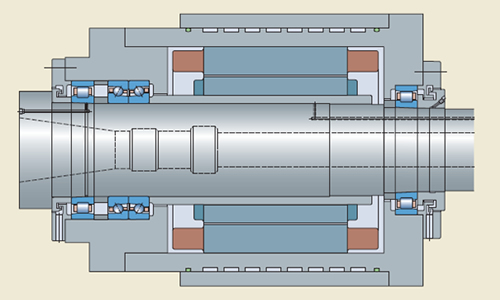

应用实例：

高速铣床主轴 7014 ACD/HCP4AQBCB +N 1013 KPHA/SP	高速铣床主轴 N 1014 KPHA/HC5SP +7014 ACD/HCP4ADBB +N 1013 KPHA/HC5SP	高速加工中心的电主轴 ：N 1009 KPHA/SP 7012 CD/P4ADBB	高速铣床电主轴 N 1014 KTN/SP + BTM 70 ATN9/HCP4CDBA N 1013 KTN/SP

N系列型号
